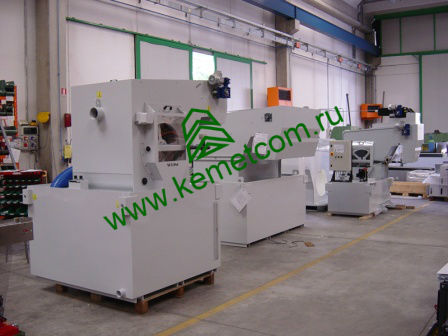

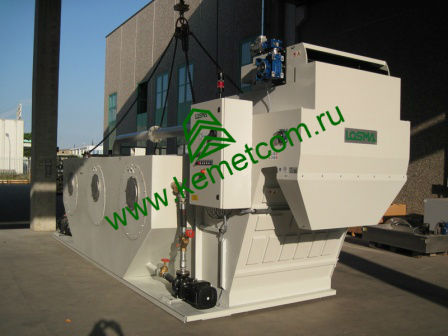

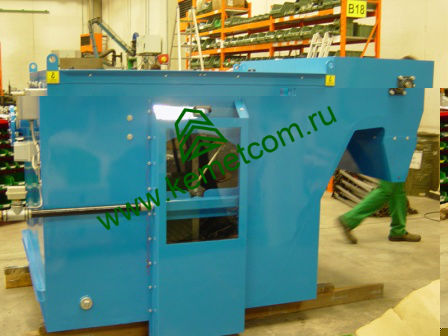

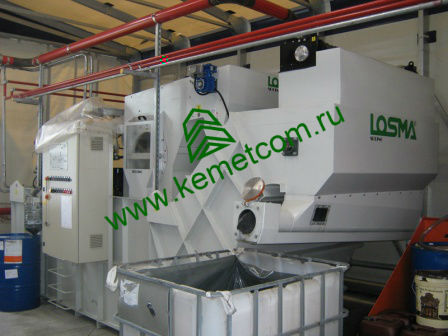

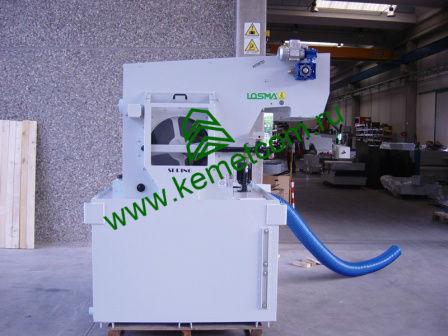

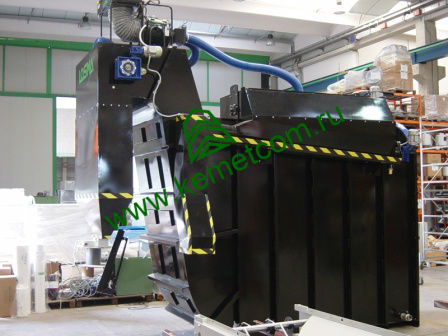

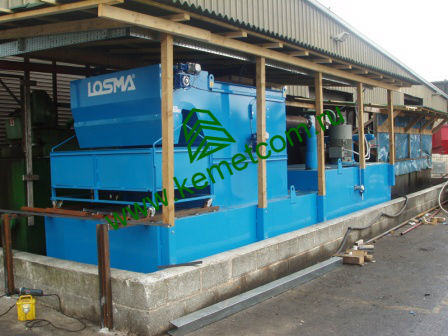

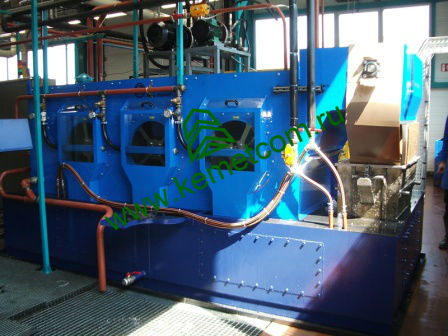

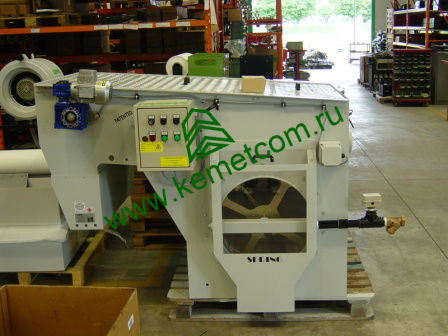

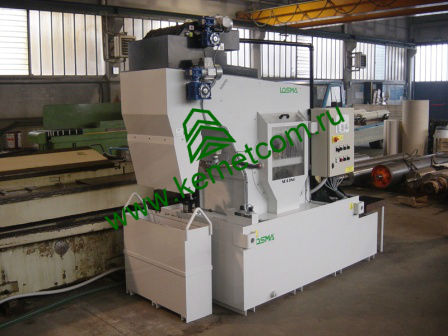

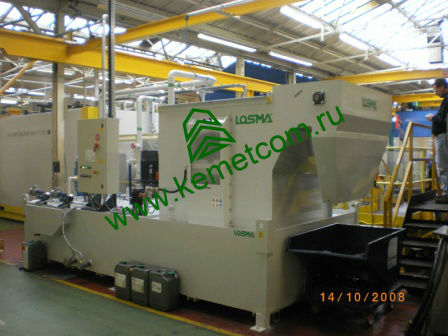

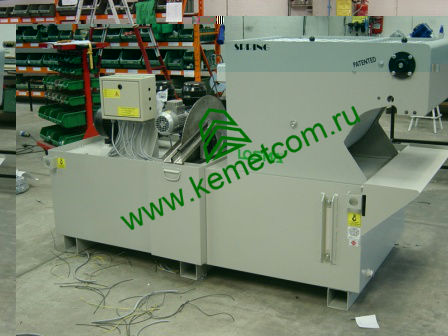

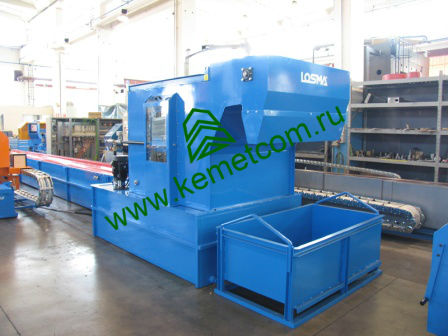

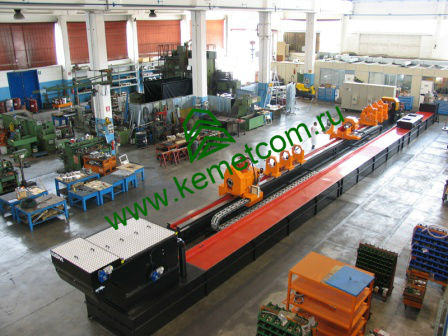

БАРАБАННЫЙ САМООЧИЩАЮЩИЙСЯ ФИЛЬТР СЕРИИ СПРИНГ
Фильтры серии СПРИНГ являются самоочищающимися барабанными фильтрами с постоянной фильтрующей сеткой для очистки СОЖ (чистого масла и водных эмульсий) от магнитных и немагнитных частиц.
Самоочищающиеся барабанные фильтры серии СПРИНГ особенно подходят для удаления металлических загрязнений возникающих при операциях резания, абразивной обработке, деформации и промывке. Они являются гибкими системами, отвечающими широкому спектру требований, предъявляемым в машиностроении и автомобильной промышленности, а также ко всем видам металлобработки, связанным с удалением стружки, шлифованием и другими технологическими процессами. Наиболее компактными системами являются фильтры серии СПК.
Диапазон пропускной способности фильтров смазочно-охлаждающей жидкости серии СПРИНГ составляет от 50 до 2000 л/мин для эмульсии (от 25 до 1000 л/мин для чистого масла).
БАРАБАННЫЙ САМООЧИЩАЮЩИЙСЯ ФИЛЬТР СЕРИИ СПРИНГ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель |
Макс. расход
для эмульсии |
Макс. расход
для масла |
Объем бака |
Масса
без бака |
|
л/мин |
л/мин |
л |
кг |
| СПРИНГ Ф1 |
50 |
25 |
170 |
100 |
| СПРИНГ Ф2 |
100 |
50 |
300 |
120 |
| СПРИНГ Ф3 |
150 |
75 |
460 |
140 |
| СПРИНГ Ф4 |
300 |
150 |
1150 |
260 |
| СПРИНГ Ф5 |
600 |
300 |
2000 |
290 |
| СПРИНГ Ф6 |
900 |
450 |
3000 |
310 |
| СПРИНГ Ф7 |
1200 |
600 |
4000 |
350 |
| СПРИНГ Ф8 |
1600 |
800 |
5500 |
650 |
| СПРИНГ Ф9 |
2000 |
1000 |
7000 |
850 |
|
|

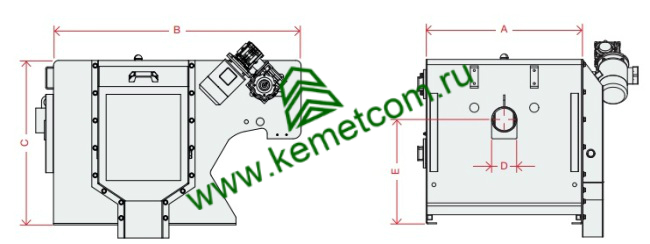

РАЗМЕРЫ
| Модель |
A |
B |
C |
D |
E |
| СПРИНГ Ф1 |
400 |
950 |
630 |
2" |
400 |
| СПРИНГ Ф2 |
500 |
950 |
630 |
2" |
400 |
| СПРИНГ Ф3 |
600 |
950 |
630 |
3" |
400 |
|
|

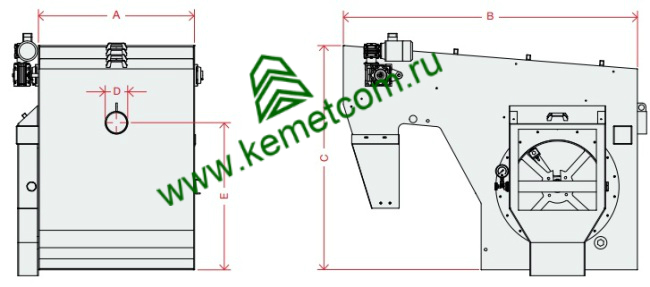

РАЗМЕРЫ
| Модель |
A |
B |
C |
D |
E |
| СПРИНГ Ф4/СПВ Ф4 |
600 |
1600 |
1220 |
4"G |
800 |
| СПРИНГ Ф5/СПВ Ф5 |
850 |
1600 |
1220 |
4"G |
800 |
| СПРИНГ Ф6 |
1100 |
1600 |
1220 |
DN125-PN16 |
800 |
| СПРИНГ Ф7 |
1450 |
1600 |
1220 |
DN125-PN16 |
800 |
| СПРИНГ Ф8 |
1100 |
2400 |
1520 |
DN125-PN16 |
1100 |
| СПРИНГ Ф9 |
1450 |
2400 |
1520 |
DN125-PN16 |
1100 |
|
|
ОПЦИИ И АКСЕССУАРЫ ФИЛЬТРА СОЖ СЕРИИ ДЕТЕКС
|
 Магнитный драгконвейер для
ферромагнитных загрязнений |
Предфильтрация магнитным
сепаратором |
|
Бак для сбора грязной СОЖ
перед фильтром |
Насос подачи чистой СОЖ с давлением
в диапазоне от 0,1 до 100 Бар |
|
|

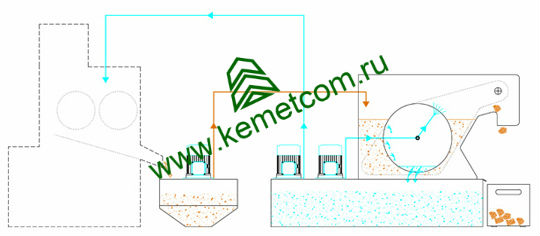

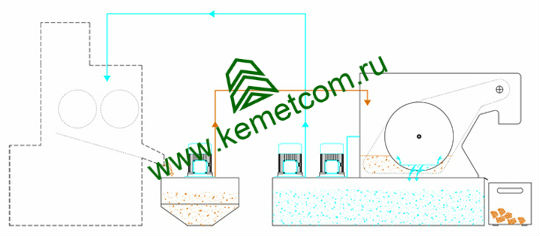

ПРИНЦИП РАБОТЫ ФИЛЬТРА СОЖ СЕРИИ СПРИНГ
Работа самоочищающегося барабанного фильтра СПРИНГ осуществляется полностью в автоматическом режиме. Процесс фильтрации происходит под действием силы тяжести: гидростатическое давление снаружи барабана заставляет жидкость проходит через фильтровальную сетку. Жидкость содержащая загрязнения, возникающие в процессе обработки металла, поступает в фильтр, Осадок образует на сетке слой, достигающий толщины до 10-14 мм. Смазочно-охлаждающая жидкость фильтруется, проходя через этот слой осадка и фильтрующую сетку на барабане.
Когда из-за накопившихся загрязнений снижается фильтрационная способность барабана, начинается автоматический процесс его очистки: струя чистой жидкости подается насосом в противоположном направлении (изнутри барабана) и восстанавливает работоспособность фильтра. Под действием струи очищается фильтрующая сетка и удаляются осажденные на поверхности барабана загрязнения. Затем смытые с сетки отложения с помощью драгконвейера удаляется из фильтра. После самоочистки барабанный фильтр серии СПРИНГ продолжает процесс фильтрации. Функционирование всего фильтра, контролируемое PLC блоком, является полностью автоматическим и программируется в зависимости от потребности клиентов.
1. Начальная фаза: Фильтрующая сетка полностью чистая. Грязная жидкость проходя через сетку начинает оставлять загрязняющие частицы на поверхности барабана. Чистая СОЖ поступает внутрь барабана и попадает в бак снизу. Барабан во время этой фазы не вращается и драгконвейер находится в режиме ожидания. Загрязнения скапливаются на сетке барабана и образуют фактически дополнительный фильтрационный слой. Во многих случаях дополниртельный фильтрующий слой может достигать толщины до 10-15 мм.
2. Рабочая фаза: По мере загрязнения фильтрующей сетки увеличивается уровень грязной жидкости. Грязная СОЖ
продолжает осаждать частицы загрязнения на поверхности барабана. Степень фильтрации улучшается благодаря увеличению толщины осадка на сетке. Барабан во время этой фазы не вращается и драгконвейер находится в режиме ожидания.
3. Фаза промывки: Фильтрующая сетка, загрязненная осадком, не пропускает жидкость, и СОЖ достигнет
максимально допустимого уровня. Это этап, когда фактически достигается наилучшая степень фильтрации. Чем длиннее период работы фильтра до такого состояния, тем лучшим будет средний уровень фильтрации. Цикл промывки начинается подачей струй чистой СОЖ на сетку против направления фильтрации. На этом этапе барабан вращается,
драгконвейер запускается и выносит грязный осадок из фильтра. Когда стадия промывки завершается, то уровень грязной СОЖ снижается и восстановливаются условия
рабочей фазы.
Фильтры серии СПВ использует вакуум, созданный с помощью насоса внутри барабана. Насос откачивает воздух из барабана и таким образом создает разряжение воздуха и увеличение давления за фильтрующей сеткой. Это позволяет увеличить пропускную способность фильтра и продливать временя рабочего цикла фильтрации на сетке и слое осадка. за счет увеличения толщины этого слоя повышается уровень фильтрации.
|
