Технические характеристики фильтров СОЖ

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРОВ СОЖ СЕРИИ DETEX

 losma

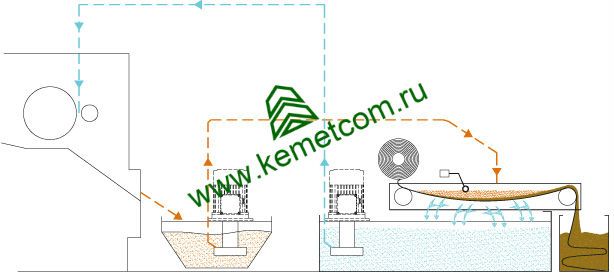

ПРИНЦИП РАБОТЫ ФИЛЬТРОВ СОЖ СЕРИИ DETEX

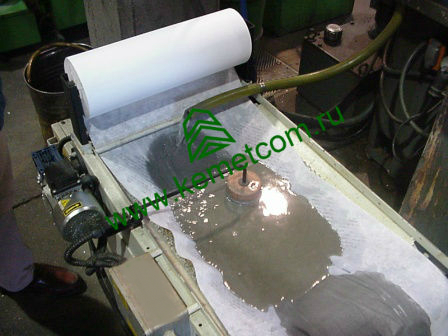

    Смазочно-охлаждающая жидкость поступает в распределительную ёмкость, из которой затем подается на фильтровальную ткань, расположенную на ленте натяжного фильтра. Твердые частицы загрязнения (мелкие опилки и шлам) оседают на фильтровальной ткани, а отфильтрованная смазочно-охлаждающая жидкость собирается в баке и перекачивается обратно в станок. Когда фильтровальная ткань, лежащая на ленте, полностью загрязнена (и утратила свои фильтрующие способности), автоматическая система продвигает отработавшую ткань в поддон для сбора шлама, расположенного в конце бака. Новая фильтровальная ткань проходит под натягивающим устройством и поступает на ленту готовой для дальнейшей очистки и фильтрации смазочно-охлаждающей жидкости.

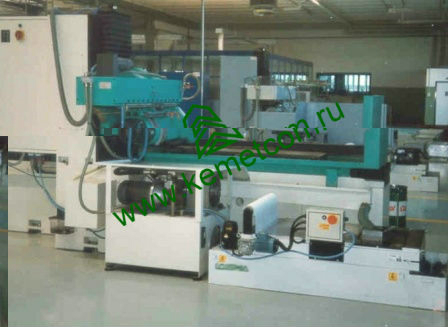

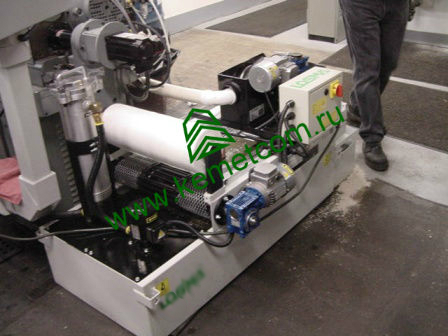

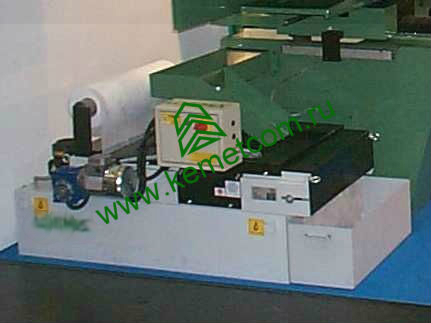

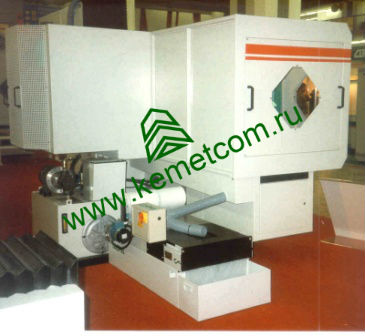

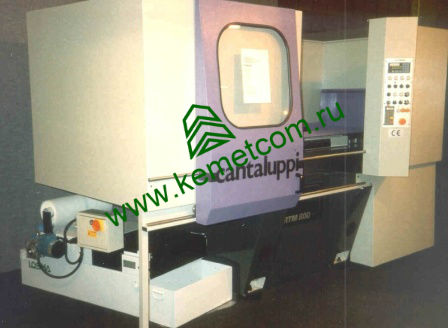

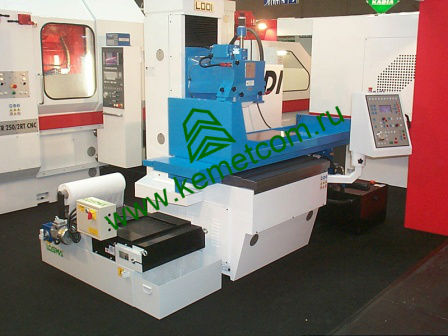

ФИЛЬТР СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СЕРИИ DETEX
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ Объем бака Макс. расход
для эмульсии		 Макс. расход
для масла		 Напор Мощность Масса
л л/мин л/мин Бар кВт кг
DTE 50 170 50 25 0,2 0,28 90
DTE 100 300 100 50 0,2 0,42 135
DTE 150 460 150 75 0,2 0,52 195
DTE 200 570 200 100 0,2 0,65 235
DTE 250 700 250 125 0,2 0,9 275
DTE 300 820 300 150 0,2 1,27 310
DTE 400 1080 400 200 0,2 1,59 380

ФИЛЬТР СОЖ СЕРИИ DETEX
РАЗМЕРЫ
Фильтр смазочно-охлаждающая жидкость DETEX
МОДЕЛЬ DTE 50 DTE 100 DTE 150 DTE 200 DTE 250 DTE 300 DTE 400
A 773 973 1280 1280 1280 1280 1280
B 593 793 1093 1093 1093 1093 1093
C 500 700 1000 1000 1000 1000 1000
D 1250 1650 1850 2300 2800 3300 4300
E 250 250 250 250 250 250 250
F 280 280 280 280 280 280 280
G 350 350 350 350 350 350 350
H 1000 1350 1550 2000 2500 3000 4000
I 750 750 750 750 750 750 750
L 440 440 440 440 440 440 440
M 250 250 250 250 250 250 250

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРОВ СОЖ СЕРИИ DEMAG

 losma

ПРИНЦИП РАБОТЫ ФИЛЬТРОВ СОЖ СЕРИИ DEMAG
    Фильтр СОЖ серии DEMAG работает как магнитный сепаратор. По соединительной трубе из станка смазочно-охлаждающая жидкость подается в распределительную ёмкость фильтра СОЖ, где расположены магнитные диски. На магнитных дисках извлекаются намагничивающиеся загрязнения, а очищенная смазочно-охлаждающая жидкость собирается в бак, затем СОЖ насосом перекачивается обратно в станок. Металлические частицы, собранные дисками, накапливаются в лоток, по которому затем отходы перемещаются в специальный бак.

ФИЛЬТР СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СЕРИИ DEMAG
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ Объем бака Макс. расход
для эмульсии		 Макс. расход
для масла		 Напор Мощность Масса
л л/мин л/мин Бар кВт кг
DMDV 50 155 50 25 0,2 0,28 95
DMDV 100 295 100 50 0,2 0,42 160
DMDV 150 440 150 75 0,2 0,52 240
DMDV 200 600 200 100 0,2 0,65 315
DMDV 250 830 250 125 0,2 0,9 415
DMDV 300 1000 300 150 0,2 1,27 525
DMDV 400 1180 400 200 0,2 1,59 620

ФИЛЬТР СОЖ СЕРИИ DEMAG
РАЗМЕРЫ
Фильтр смазочно-охлаждающая жидкость DEMAG
МОДЕЛЬ DMDV 50 DMDV 100 DMDV 150 DMDV 200 DMDV 250 DMDV 300 DMDV 400
A 800 950 1050 1150 1400 1600 1800
B 700 1100 1300 1600 1800 1900 2000
C 300 300 350 350 350 350 350
D 610 610 660 645 645 645 645
E 460 460 510 495 495 495 495
F 200 260 360 440 520 670 860
G 200 200 250 250 250 250 250
H 3" 3" 3" 3" 3" 3" 3"
I 840 990 1090 1190 1440 1640 1840

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРОВ СОЖ СЕРИИ DECOM

 losma

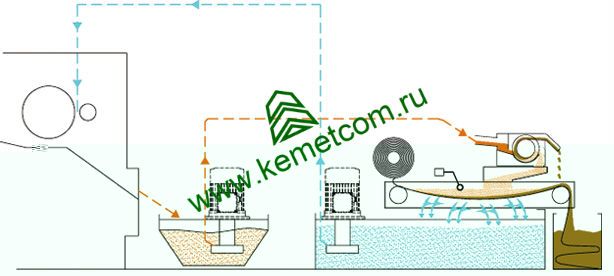

ПРИНЦИП РАБОТЫ ФИЛЬТРОВ СОЖ СЕРИИ DECOM
     В начале смазочно-охлаждающая жидкость проходит стадию предварительной очистки на магнитном сепараторе, где извлекаются намагничивающиеся загрязнения (металлическая стружка). Затем смазочно-охлаждающая жидкость подается на натяжной тканевый фильтр СОЖ, он отфильтровывает не намагничивающиеся частицы и мелкие намагничивающиеся частицы, которые поскочили через первую ступень фильтрации СОЖ. Предварительная фильтрация на магнитном сепараторе позволяет значительно снизить расход фильтровальной ткани.

ФИЛЬТР СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СЕРИИ DECOM
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ Объем бака Макс. расход
для эмульсии		 Макс. расход
для масла		 Напор Мощность Масса
л л/мин л/мин Бар кВт кг
DCO 50 170 50 25 0,2 0,4 120
DCO 100 300 100 50 0,2 0,54 175
DCO 150 460 150 75 0,2 0,64 250
DCO 200 570 200 100 0,2 0,77 295
DCO 250 700 250 125 0,2 1,02 335
DCO 300 820 300 150 0,2 1,39 415
DCO 400 1080 400 200 0,2 1,71 525

ФИЛЬТР СОЖ СЕРИИ DECOM
РАЗМЕРЫ
Фильтр смазочно-охлаждающая жидкость DECOM
МОДЕЛЬ DCO 50 DCO 100 DCO 150 DCO 200 DCO 250 DCO 300 DCO 400
A 773 973 1280 1280 1280 1280 1280
B 593 793 1093 1093 1093 1093 1093
C 500 700 1000 1000 1000 1000 1000
D 1250 1650 1850 2300 2800 3300 4300
E 250 250 250 250 250 250 250
F 280 280 280 280 280 280 280
G 350 350 350 350 350 350 350
H 1000 1350 1550 2000 2500 3000 4000
I 750 750 750 750 750 750 750
L 600 600 600 600 600 600 600
M 3" 3" 3" 3" 3" 3" 3"
O 250 250 250 250 250 250 250
