ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЦЕНТРИФУГ ДЛЯ ОСУШЕНИЯ СТРУЖКИ ОПИСАНИЕ КОНСТРУКЦИИ ЦЕНТРИФУГИ СЕРИИ DS
Центрифуга серии DS предназначена для переработки измельченной металлической стружки, измельченных масляных фильтров и шлама. Материал подается в загрузочный бункер центрифуги и затем попадает в барабан. Центробежная сила распределяет стружку по стенке барабана. Гидравлическое подъемное дно перемещает стружку вверх. В это время происходит отделение жидкости от материала через сетчатый обод. Сухой материал поднимается по стенке барабана и выходит из центрифуги к извлекающему конвейеру. Жидкость сливается через патрубок и может использоваться для дальнейшей работы.
Приемный бункер (поз.1) служит для подачи измельченной стружки на дно барабана. Загрузка стружки в приемный бункер осуществляется с помощью подающего конвейера.
Во вращающемся барабане (поз.2) происходит отделение жидкости от материала. Гидравлическое подъемное дно циклично перемещает материал вверх вдоль сетчатого обода. За несколько циклов подъема дна стружка проходит вдоль сетчатого обода, где и происходит отделение влаги от материала.
Подшипниковый узел (поз.3) обеспечивает рабочий ход центрифуги. В нем одновременно происходит вращение барабана и подъем дна. Вращение происходит через ременную передачу. Подъем дна происходит за счет гидравлической системы.
Электродвигатель (поз.4) плавно приводит центрифугу во вращение. Торможение осуществляется обратным ходом двигателя.
Ополаскивание (поз.5) необходимо для снятия отложений с рабочей зоны центрифуги. Контроль потока ополаскивающей жидкости осуществляется шаровым краном.

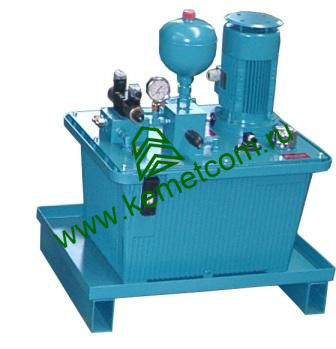

Гидравлическая станция обеспечивает работу подъемного дна центрифуги.
Бак предназначен для сбора отделенной от материала жидкости. На баке установлены датчики уровня и два насоса. Один насос служит для откачивания жидкости из бака для дальнейшего использования в производстве или для переработки. Другой насос осуществляет подачу жидкости для ополаскивания центрифуги.
Шкаф управления с защитой класса IP55 и PLC контролем служит для управления центрифугой в автоматическом режиме работы. На дверцу шкафа установлены все необходимые компоненты переключения и сигнальные лампочки.
Все параметры работы и ошибки определяются световыми индикаторами на панели управления шкафа.
ОПИСАНИЕ КОНСТРУКЦИИ ЦЕНТРИФУГИ СЕРИИ ME
Центрифуга серии ME предназначена для осушения металлической стружки, абразивного шлама и других металлических частей. В барабан загружается материал, содержащий остатки СОЖ после механической обработки. Далее барабан помещается в центрифугу, где двигатель приводит его в движение. Таким образом из материала отжимается жидкость.

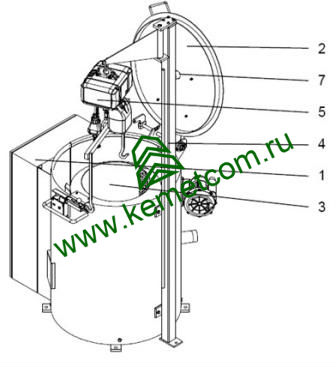

Материал (стружка и др.) загружается для осушения в барабан (поз.3) центрифуги. Кроме того, барабан служит для загрузки материала в центрифугу и выгрузки из неё.
Барабан центрифуги загружается и выгружается через крышку (поз.2). Крышка оборудована предохранительным выключателем, крышка центрифуги может быть открыта только, когда барабан остановлен.
Шкаф управления (поз.1) служит для управления центрифугой. В него встроены все необходимые выключатели и световые сигналы.
Все параметры работы и ошибки определяются световыми индикаторами на шкафу управления. Есть кнопки для включения и выключения центрифуги, а также кнопка для разблокирования крышки центрифуги, чтобы её открыть.
В баке (опция) собирается отжатая центрифугой жидкость (СОЖ). Когда бак заполнен, загорается лампочка «Бак полон». Необходимо опорожнить бак с помощью насоса для откачки жидкости из бака.
Электрический подъёмный механизм (опция) (поз.5) может быть присоединен к стреле подъемного крана (опция) (поз.4). С помощью электрического подъёмного механизма барабан без лишних усилий может подниматься из центрифуги. Таким образом, можно загружать тяжелые барабаны в центрифугу без риска для здоровья оператора.
Нагреватель (опция) включает подогреватель воздуха и вентилятор. Вентилятор засасывает атмосферный воздух (<60°C) и подаёт его через подогреватель, где воздух нагревается. Воздух проходит через трубу нагревателя и подогревает внутреннюю часть центрифуги через отверстие в крышке. Нагреватель уменьшает вязкость жидкости и улучшает осушение стружки.
ОСНОВНЫЕ КОМПОНЕНТЫ

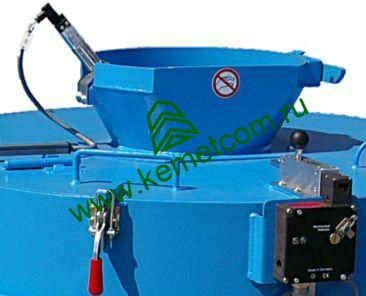

Приемный бункер с датчиком переполнения бункера
Вращающийся барабан с подъёмным дном
Гидравлическая станция
Шкаф управления с классом защиты IP55
