МЕТАЛЛОРЕЖУЩЕЕ ОБОРУДОВАНИЕ |
 |
|

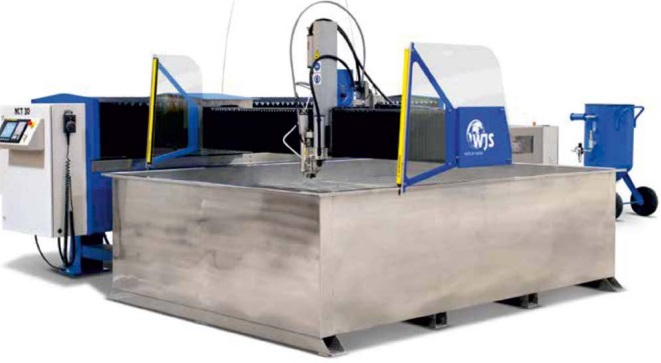

БАЗОВЫЙ СТАНОК ГИДРОАБРАЗИВНОЙ РЕЗКИ СЕРИИ Т (T-MODEL)
Основные технические характеристики
| Станок |
NCT 30 с рабочим столом 3х2 метра |
| Оснащение |
Система гидроабразивной резки |
| Система управления (ЧПУ) |
Fanuc 0i-MF сенсорный экран 8,5” |
| Программное обеспечение CAD/CAM |
IGEMS |
| Водоструйный насос высокого давления |
BFT Ecotron 30 HP 3800 bar |
| Система подачи абразива, тип А |
Бункер для абразива 200 литров |
Модель станка серии "T" имеет рабочую зону 3х2 метра и подходит для решения подавляющего числа задач по раскрою листового материала. Станок эффективен как в условиях крупных машиностроительных производств, так и в небольших мастерских для обработки любых материалов. Станок поставляется «под ключ», включая быстрый монтаж и инструктаж персонала.
Конструктивные особенности
| Тип станка |
Консольный |
| Рама |
Стальная сварная |
| Стол-резервуар |
Нержавеющая сталь |
| Защита |
Гофры |
| Тип привода |
Шарико-винтовая пара |
| Кол-во режущих головок |
Одна |
| Тип резки |
Резка чистой водой, гидроабразивная резка |
Технические данные
| Перемещение по оси Х |
2010 мм |
| Перемещение по оси Y |
3010 мм |
| Перемещение по оси Z |
200 мм |
| Максимальная нагрузка |
1200 кг/м2 |
| Точность позиционирования |
±0,05 мм/м |
| Точность репозиционирования |
±0,025 мм |
|

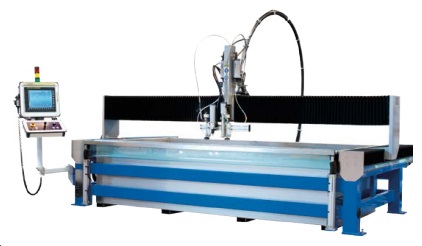

СПЕЦИАЛЬНЫЙ СТАНОК ГИДРОАБРАЗИВНОЙ РЕЗКИ ВЫСОКОТОЧНЫЙ 3-Х ОСЕВОЙ
СТАНОК ГИДРОАБРАЗИВНОЙ РЕЗКИ (X-SERIES)
Конструктивные особенности
| Конструкция |
Станок портального типа |
| Станина |
Сварная |
| Стол-резервуар |
Нержавеющая сталь |
| Система приводов |
Высокоточные шарико-винтовые пары |
| Система ЧПУ |
FANUC 0i |
| Система управления |
PanelOne® |
| Реализуемые процессы |
Резка чистой водой, гидроабразивная резка,
сверхтонкая гидроабразивная резка |
Станки серии Х предназначены для высокоточной обработки листовых материалов методом гидроабразивной резки. Система гидроабразивной резки Water JetSweden включает в себя последние достижения в сфере станкостроения и в области процесса гидроабразивной обработки. Станки изготовлены в соответствии с высочайшими требованиями стандартов качества для обеспечения долговечности и надёжности оборудования.
Станки серии Х оснащены всеми необходимыми компонентами для обеспечения высококачественной гидроабразивной резки под давлением воды до 6200 бар. Станок может быть укомплектован различными дополнительными опциями для повышения эффективности резки и удобства эксплуатации станка. Станки серии Х имеют один рабочий суппорт, оснащены системой ЧПУ Fanuc 0-i и включают в себя станину и рабочий стол-резервуар, выполненные по классу Premium.
Технические данные
| Максимальное перемещение по оси Z |
250 мм |
| Максимальная нагрузочная способность стола |
800 кг/м2 |
| Точность позиционирования |
±0,05 мм/м |
| Точность репозиционирования |
±0,025 мм |
Дополнительные опции
- Дополнительная режущая головка
- Сверлильная головка
- Система лазерного позиционирования «нуля» заготовки
- Система прецизионного позиционирования в системе координат данной детали
- Датчик неровности обрабатываемого листа
- Датчик предотвращения столкновений режущей головки
- Функции автоматического самоуправления
- Крепежные элементы для быстрой фиксации листа
- Системы дополнительной защиты из нержавеющей стали
- Системы эвакуации и пакетирования отходов резки
- Системы подготовки и умягчения воды
- Системы очистки отработанной воды
- Автоматическая и ручная загрузка абразива
- Встроенные системы слежения за уровнем абразива
- Датчик влажности абразива
- Система удалённого управления водоструйным насосом высокого давления
